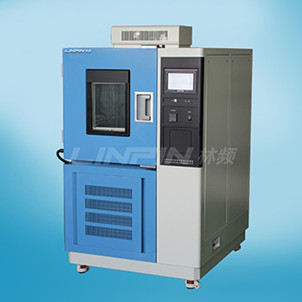

簡要介紹恒溫恒濕試驗箱制冷系統中的浮球節流閥

時間： 2020-12-18 14:47 來源： 林頻儀器

　　1.恒溫恒濕試驗箱制冷系統中浮球節流閥的工作原理。

　　浮球節流閥是一種自動調節節流閥。它的工作原理是用一個鋼制浮球作為動力來開啟和關閉閥門。通過浮球隨液位在浮球室內升降，控制一個小閥門的開度，自動調節供液量，同時起到節流作用。當容器內液位下降時，浮球下落，孔口自動開啟，供液增加;反之，當容器內液面上升時，浮球上升，孔口自動關閉，供液減少。當液位上升到指定高度時，孔口關閉，以確保容器不會液體過多或液體不足。

　　2.恒溫恒濕試驗箱制冷系統中浮球節流閥的結構型式及安裝要求。

　　浮球節流閥用于自動調節自由液面蒸發器、分液器和中冷器的供液。低壓球閥廣泛應用于氨制冷系統。根據液體的循環方式，低壓浮球閥分為直通型和非直通型兩種。直通式浮球節流閥的特點是所有進入容器的液態制冷劑首先通過閥孔進入浮球室，然后進入容器。因此，結構和安裝相對簡單，但浮球室內的液位波動較大。其特征在于閥座安裝在浮球室的外部，節流后的制冷劑不經過浮球室，直接沿管道進入容器。浮球室的液位穩定，但其結構和安裝復雜。

　　目前國內冰箱生產商的浮球節流閥都是非直通式的。浮球節流閥的結構由殼體、浮球、杠桿、閥座、平衡管、閥芯和蓋子組成。

　　恒溫恒濕試驗箱制冷系統中浮球節流閥的安裝要求是。

　　浮球室的氣體平衡管應與缸體相連，而不是與液體分離器的吸入管相連。液體平衡管不應連接到液體分離器和蒸發器之間的供液管上，也不應連接到低壓循環儲液筒的氨泵吸入管上，以免浮球室內的液位波動過大。蒸發器中的液體總是處于氣泡沸騰狀態，導致氣液混合物的密度顯著降低，導致蒸發器中的實際液位高于浮球室中的液位。因此，在蒸發器上安裝浮球節流閥時，應適當減小浮球節流閥。一般情況下，浮球節流閥的管道系統應安裝一個液體過濾器(250孔/cm2鋼絲網)，以確保進入浮球閥的液體不含雜質，避免閥門堵塞。此外，應安裝一個旁通手動節流閥，以便在浮動節流閥出現故障或過濾器被清潔時，液體可以連續供應。
